Монтаж нагрівального кабелю
Кабель можна монтувати в стяжку, або безпосередньо в плиточний клей.

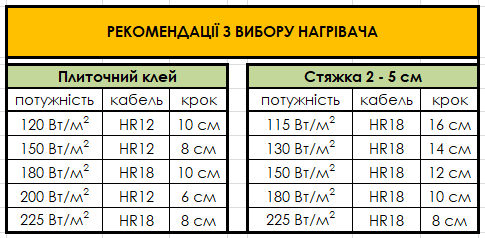

Для визначення такого кроку укладки, щоб уникнути появу "теплової зебри", важливо розуміти умови монтажу...
Продукція Volterm
Загальні рекомендації по монтажу
Продукція Volterm
Загальні рекомендації по монтажу
Найкращим і найшвидшим способом визначитися як розрахувати обігрів на Вашому об'єкті буде звернутися з цього питання до спеціалістів. Достатньо зателефонувати до нас в офіс, або просто заповнити форму для інженерного відділу, приклавши до неї план приміщення, яке плануєте обігріти, навіть намальований від руки.
Але якщо Ви звикли перш за все самостійно вникати в суть справи - цей розділ саме для Вас.
Найкращим і найшвидшим способом визначитися як розрахувати обігрів на Вашому об'єкті буде звернутися з цього питання до спеціалістів. Достатньо зателефонувати до нас в офіс, або просто заповнити форму для інженерного відділу, приклавши до неї план приміщення, яке плануєте обігріти, навіть намальований від руки.
Але якщо Ви звикли перш за все самостійно вникати в суть справи - цей розділ саме для Вас.
Не буде стяжки? Можна в клей
Від глибини залягання і потужності кабелю залежить рівномірність розподілення тепла по поверхні підлоги.

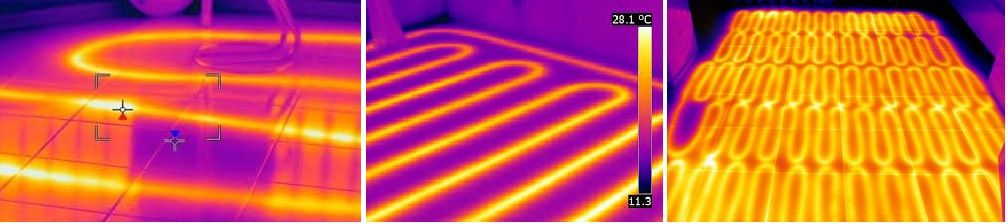

«Тепловою зеброю» називають ефект нерівномірного прогріву поверхні підлоги, який виникає внаслідок неправильного підбору потужності і кроку нагрівального кабелю. Чим ближче до поверхні підлоги знаходиться нагрівач, тим меншу потужність на погонний метр необхідно використовувати.
Не буде стяжки? Можна в клей
Від глибини залягання і потужності кабелю залежить рівномірність розподілення тепла по поверхні підлоги.
«Тепловою зеброю» називають ефект нерівномірного прогріву поверхні підлоги, який виникає внаслідок неправильного підбору потужності і кроку нагрівального кабелю. Чим ближче до поверхні підлоги знаходиться нагрівач, тим меншу потужність на погонний метр необхідно використовувати.
Мат чи кабель?
Принципової різниці між цими нагрівачами немає. Мат - це нагрівальний кабель, який закріплений на сітці з певним кроком. Мат зручний для укладання на великих площах і створений для спрощення процесу монтажу. В приміщеннях зі складними фігурами укладки чи з розмірами зон, які не кратні розмірам мата (50 см) зручніше використовувати нагрівальний кабель.
Мат чи кабель?
Принципової різниці між цими нагрівачами немає. Мат - це нагрівальний кабель, який закріплений на сітці з певним кроком. Мат зручний для укладання на великих площах і створений для спрощення процесу монтажу. В приміщеннях зі складними фігурами укладки чи з розмірами зон, які не кратні розмірам мата (50 см) зручніше використовувати нагрівальний кабель.
Потужність квадратного метра
Обираючи потужність важливо пам'ятати, що системи з різною потужністю практично не відрізняються по середньодобовому споживанню електроенергії. Системи з більшою потужністю швидше нагрівають підлогу до встановленої температури і вимикаються, а слабопотужні, навпаки, можуть працювати без "зупинки", але так і не нагріють підлогу до необхідної температури.
Рекомендації з вибору потужності:
Потужність квадратного метра
Обираючи потужність важливо пам'ятати, що системи з різною потужністю практично не відрізняються по середньодобовому споживанню електроенергії. Системи з більшою потужністю швидше нагрівають підлогу до встановленої температури і вимикаються, а слабопотужні, навпаки, можуть працювати без "зупинки", але так і не нагріють підлогу до необхідної температури.
Рекомендації з вибору потужності:
- 120 Вт/кв.м (ЕКОНОМ) - легкий підігрів, оптимальний для підтримання температури на протязі всього опалювального сезону в приміщеннях з основним джерелом тепла;
- 150 Вт/кв.м (КОМФОРТ) - здатен отопити приміщення і міжсезоння, коли основне опалення іще не увімкнене. Може працювати з програмованими терморегуляторами;
- 180 Вт/кв.м (СТАНДАРТ) - може бути основним джерелом тепла в приміщеннях із хорошою теплоізоляцією. Швидко прогріває підлогу і гарно працює із програмованими терморегуляторами;
- 225 Вт/кв.м (ОБІГРІВ) - основне джерело тепла в приміщеннях зі слабкою теплоізоляцією, на балконах, лоджіях. Рекомендовано для укладки вздовж панорамних вікон для відсікання стікаючого з них холодного потоку повітря;
- 300 Вт/кв.м (СНІГОТАНЕННЯ) - встановлення нагрівача на відкритих балконах, майданчиках, сходах і спусках в паркінг з метою захисту поверхні від ожеледі та снігу.
120 Вт/кв.м
Економ
легкий підігрів, оптимальний для підтримання температури на протязі всього опалювального сезону в приміщеннях з основним джерелом тепла
150 Вт/кв.м
Комфорт
здатен отопити приміщення в міжсезоння, коли основне опалення іще не увімкнене. Може працювати з програмованими терморегуляторами
180 Вт/кв.м
Стандарт
може бути основним джерелом тепла в приміщеннях із хорошою теплоізоляцією. Швидко прогріває підлогу і гарно працює із програмованими терморегуляторами
225 Вт/кв.м
Обігрів
основне джерело тепла в приміщеннях зі слабкою теплоізоляцією, на балконах, лоджіях. Рекомендовано для укладки вздовж панорамних вікон для відсікання стікаючого з них холодного потоку повітря
300 Вт/кв.м
Сніготанення
встановлення нагрівача на відкритих балконах, майданчиках, сходах і спусках в паркінг з метою захисту поверхні від ожеледі та снігу
Тепловтрати

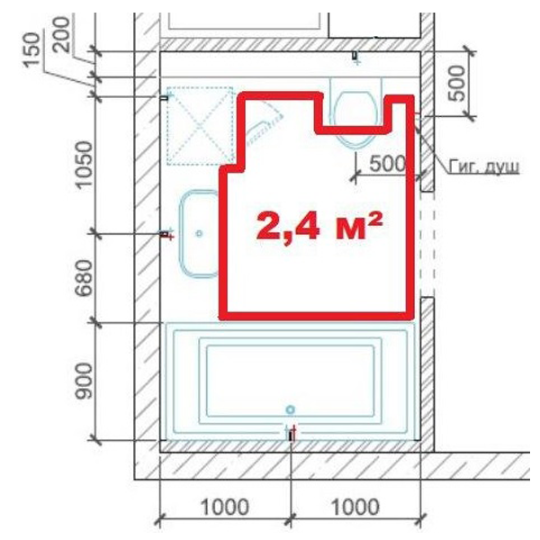

Тепловтрати сучасної добре теплоізольованої будівлі складають 50 - 80 Вт/кв.м. Для старих і слабоізольованих будівель цей показник досягає 100 - 120 Вт/кв.м. Оскільки система обігріву підлоги встановлюється лише в зонах, які вільні від стаціонарних меблів, а це 50 - 70% від загальної площі приміщення, то для компенсації тепловтрат необхідна потужність 180 - 220 Вт/кв.м
Тепловтрати
Тепловтрати сучасної добре теплоізольованої будівлі складають 50 - 80 Вт/кв.м. Для старих і слабоізольованих будівель цей показник досягає 100 - 120 Вт/кв.м. Оскільки система обігріву підлоги встановлюється лише в зонах, які вільні від стаціонарних меблів, а це 50 - 70% від загальної площі приміщення, то для компенсації тепловтрат необхідна потужність 180 - 220 Вт/кв.м
Висота встановлення терморегулятора
Зазвичай, регулятор монтують на висоті від 30 до 150 см, що визначається замовником індивідуально. Найчастіше терморегулятор ставлять на одному рівні з вимикачами (90 см), або розетками (40 см)
Висота встановлення терморегулятора
Зазвичай, регулятор монтують на висоті від 30 до 150 см, що визначається замовником індивідуально. Найчастіше терморегулятор ставлять на одному рівні з вимикачами (90 см), або розетками (40 см)
Теплоізоляція
Теплоізоляція - це важливий елемент конструкціі в системах "тепла підлога", який дозволяє значно збільшити ККД нагрівача. Але, в деяких випадках її встановлення не є обов'язковим, оскільки не забезпечить значного збільшення ефективності нагрівача, або навіть заборонена. Обов'язковою умовою використання теплоізоляції є покриття її стяжкою товщиною не менше 3 см, у яку можна помістити нагрівальний кабель.
Теплоізоляція рекомендована (не менше 2 см) - якщо внизу знаходиться не опалюване приміщення, вулиця, чи грунт.
Не обов'язкова - якщо внизу опалюване приміщення.
Заборонена - як еластична прокладка між первинною основою (стяжкою) і плиточним клеєм у разі монтажу нагрівача в плиточний клей.
Теплоізоляція
Теплоізоляція - це важливий елемент конструкціі в системах "тепла підлога", який дозволяє значно збільшити ККД нагрівача. Але, в деяких випадках її встановлення не є обов'язковим, оскільки не забезпечить значного збільшення ефективності нагрівача, або навіть заборонена. Обов'язковою умовою використання теплоізоляції є покриття її стяжкою товщиною не менше 3 см, у яку можна помістити нагрівальний кабель.
Теплоізоляція рекомендована (не менше 2 см) - якщо внизу знаходиться не опалюване приміщення, вулиця, чи грунт.
Не обов'язкова - якщо внизу опалюване приміщення.
Заборонена - як еластична прокладка між первинною основою (стяжкою) і плиточним клеєм у разі монтажу нагрівача в плиточний клей.
Перетин ліній кабелю
Нерівномірний крок в одній зоні укладки
Високий ризик утворення "теплової зебри"
Монтаж нагрівального кабелю в плиточний клей з кроком укладки більше, ніж 10 см
Укладка кабелю з дуже маленьким чи надто великим кроком
Підберіть нагрівач у відповідності з рекомендаціями, наведеними вище
Монтаж кабелю безпосередньо на пінопласт
Можливе занурення кабелю в пінопласт
Обігрів однією секцією кабелю двох приміщень з різними тепловтратами
Це не дасть змогу досягти однакового ефекту нагріву
Обрізка надлишку гріючого кабелю
У випадку неправильно розрахованої довжини кабелю чи площі укладки краще замінити нагрівач на той, який підходить більше
Монтаж кабелю задовго до заливки стяжки чи укладання плитки
Висока ймовірність фізичного пошкодження кабелю під час ремонту
Перетин ліній кабелю
Нерівномірний крок в одній зоні укладки
Високий ризик утворення "теплової зебри"
Монтаж нагрівального кабелю в плиточний клей з кроком укладки більше, ніж 10 см
Укладка кабелю з дуже маленьким чи надто великим кроком
Підберіть нагрівач у відповідності з рекомендаціями, наведеними вище
Монтаж кабелю безпосередньо на пінопласт
Можливе занурення кабелю в пінопласт
Обігрів однією секцією кабелю двох приміщень з різними тепловтратами
Це не дасть змогу досягти однакового ефекту нагріву
Обрізка надлишку гріючого кабелю
У випадку неправильно розрахованої довжини кабелю чи площі укладки краще замінити нагрівач на той, який підходить більше
Монтаж кабелю задовго до заливки стяжки чи укладання плитки
Висока ймовірність фізичного пошкодження кабелю під час ремонту
