Обігрів труб та ємностей нагрівальним кабелем

типи і правила монтажу

Захист труб і ємностей від замерзання

типи і правила монтажу

Захист труб і ємностей від замерзання

В даному випадку нагрівач застосовується для попередження замерзання і підтримання заданої температури в побутових або промислових трубопроводах та ємностях, які розміщені зовні будівель, в неопалюваних приміщеннях, або тих, які залягають в грунті на невеликій глибині. Також цей спосіб застосовується з метою прогріву до необхідної температури промислових трубопроводів для надання більшої текучості матеріалам, попередження кристалізації тощо.

Підбір нагрівального елемента

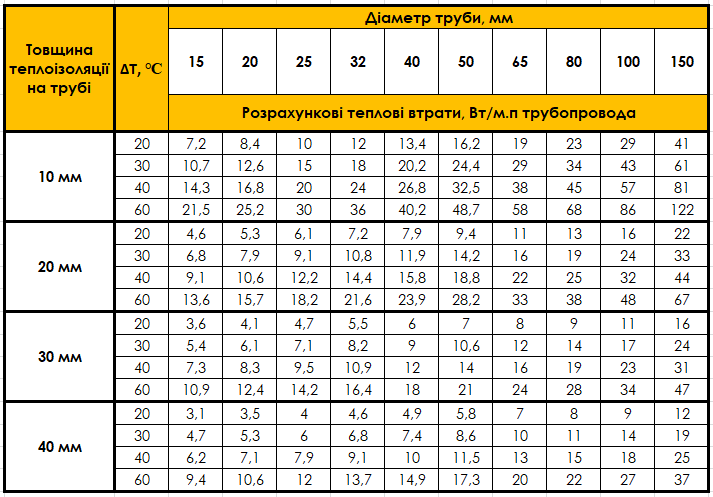

Під час вибору нагрівального кабелю необхідно враховувати багато факторів, зокрема:

діаметр, матеріал і товщина стінки труби;
температура, до якої необхідний прогрів;
товщина і матеріал теплоізоляції;
різниця температур (в трубі і зовні теплоізоляції) тощо.

Наприклад, для пластикової труби рекомендовано кабель потужністю не більше 12 Вт/м (Volterm HR12).

Як і будь-яка система на основі нагрівального кабелю - для керування обігрівом трубопроводів і ємностей необхідний терморегулятор.

Купити нагрівальний кабель Купити терморегулятор

Підбір нагрівального елемента

Під час вибору нагрівального кабелю необхідно враховувати багато факторів, зокрема:

діаметр, матеріал і товщина стінки труби;
температура, до якої необхідний прогрів;
товщина і матеріал теплоізоляції;
різниця температур (в трубі і зовні теплоізоляції) тощо.

Наприклад, для пластикової труби рекомендовано кабель потужністю не більше 12 Вт/м (Volterm HR12).

Купити нагрівальний кабель Купити терморегулятор

Процес монтажу

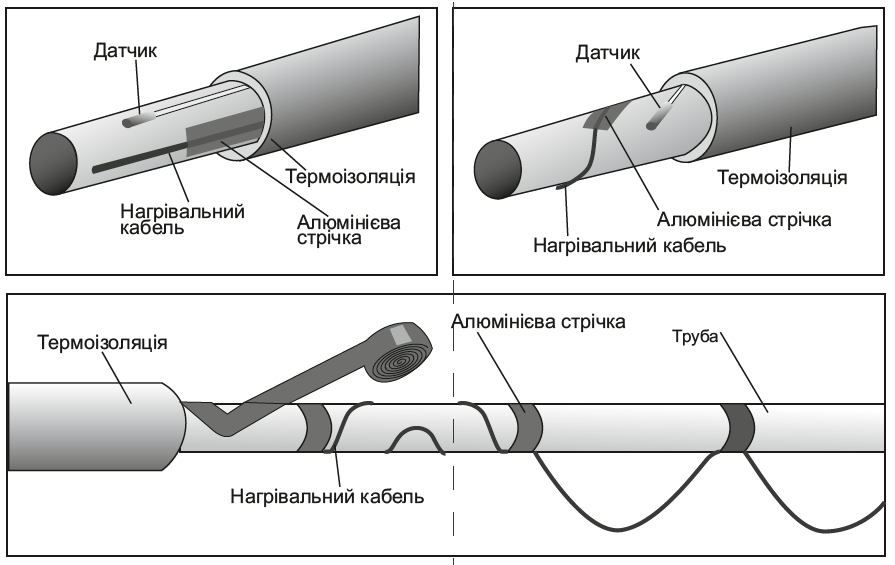

В залежності від діаметра труби (розміру ємності) або необхідної потужності кабель укладають в декілька ліній або намотують спірально.

Укладка кабелю потужністю 12 Вт в одну лінію - це універсальне рішення для труб діаметром до 70 мм із товщиною теплоізоляції не менше діаметра труби, за умови різниці температур до 30 °С.

Кабель фіксується до труби за допомогою алюмінієвого скотчу, який виконує роль розподілювача тепла і захисту від занурення кабеля в теплоізоляцію. Для пластикових труб алюмінієвий скотч кріпиться на трубу під нагрівач і поверх нього.

Відсутність теплоізоляції різко знижує ефективність роботи системи!
